Отвод ППМ: виды, углы, исполнения и как выбрать

Отвод в ППМ (ППМИ) изоляции поворачивает теплотрассу — в плане или по высоте — без потери изоляции на углу. На объект он приходит уже изолированным на заводе, с голыми концами стальных патрубков под сварку. Ниже — какие отводы бывают, что о них говорит ГОСТ Р 56227-2014, какие размеры есть в нашем каталоге и что написать в заявке, чтобы получить точную цену с первого раза.

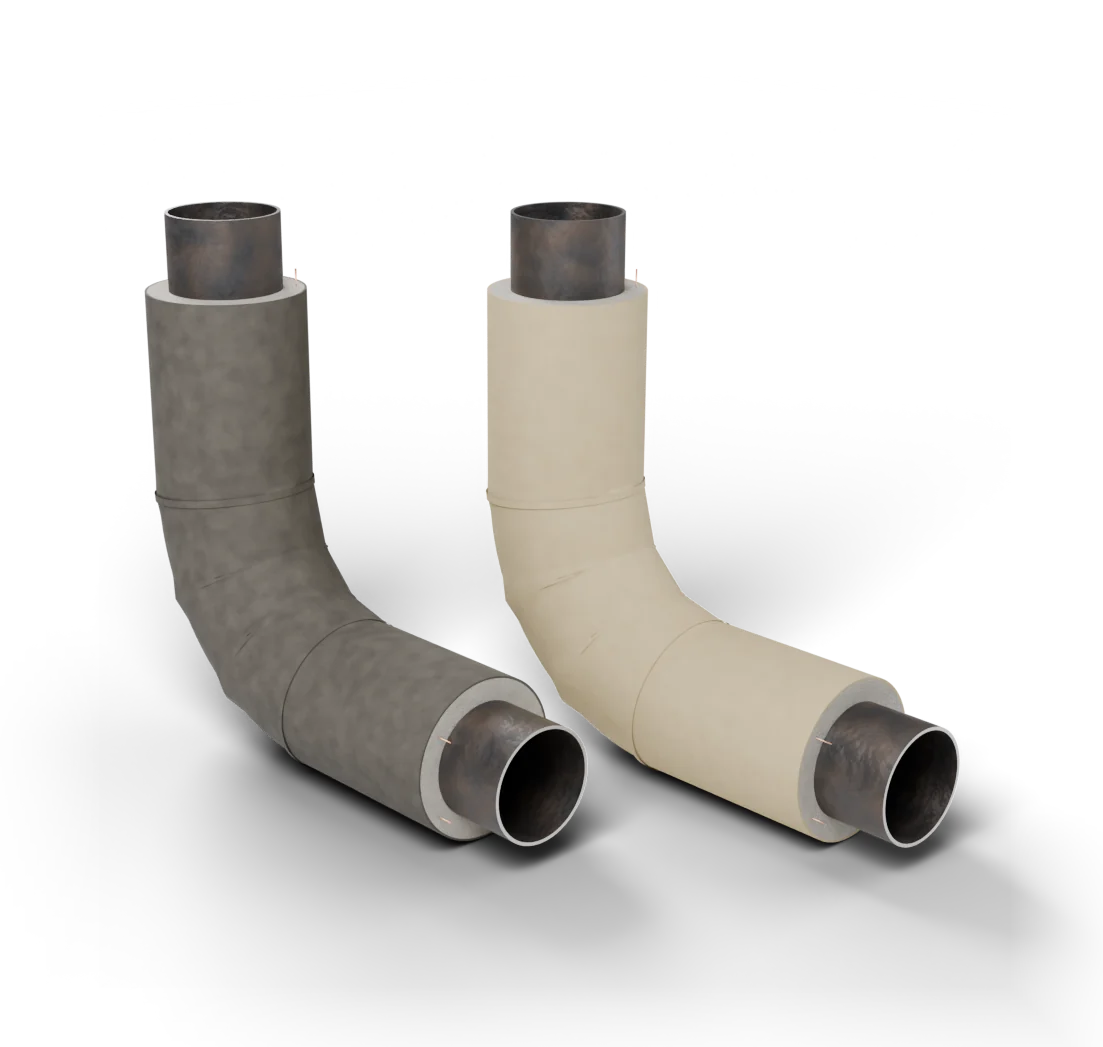

Отводы 90° в ППМ изоляции — бежевое и серое исполнение изоляции
Отводы 90° в ППМ изоляции — бежевое и серое исполнение изоляции

Для чего нужен отвод на трассе

Прямая труба в ППМ изоляции идёт только по прямой. Каждый поворот трассы — обход фундамента, выход из камеры, подъём на эстакаду, спуск в канал — требует отвода. Стандарт относит отвод к фасонным частям: это деталь трубопровода, которая обеспечивает изменение направления потока (п. 3.1.2). Если изолировать поворот на месте из обрезков, слой на углу получится неровным и слабым; заводской отвод решает это: стальной отвод и приваренные к нему патрубки покрыты монолитной ППМ изоляцией за один процесс, с теми же тремя слоями разной плотности, что и у трубы (п. 4.1.2).

Повороты трассы заодно работают как компенсаторы: при нагреве труба удлиняется, и угол поворота принимает это удлинение на себя (так называемая самокомпенсация). Где поставить отвод, а где сильфонный компенсатор, решает проект.

Виды и исполнения отводов

По п. А.2 стандарта отвод в ППМ изоляции — это крутоизогнутый или сварной стальной отвод с приваренными стальными патрубками наружным диаметром от 20 до 1020 мм, покрытый ППМ изоляцией. Исполнения различаются углом, способом изготовления стальной детали и типом стальной трубы патрубков.

Признак Исполнения Что говорит стандарт
Угол поворота 90°, 60°, 45°, 30° — в каталоге; 120°, 135°, 150° и промежуточные углы — по запросу Углы не ограничивает; на рисунке А.2 показаны радиус отвода и длина плеча
Стальной отвод Крутоизогнутый (гнутый из трубы) или сварной — из секторов п. А.2: допускаются оба
Патрубки Из того же материала и той же толщины стенки, что и основное изделие п. 4.1.9; из спиральношовных труб делать нельзя — п. 4.2.2.2
Тип стальной трубы Электросварная (основное), бесшовная, оцинкованная; от 219 мм — магистральная Стенку и марку стали выбирает проект — п. 4.2.2.6
Изоляция Диаметр и толщина — как у прямой трубы того же Ø; цвет корки бежевый или серый п. 4.1.9; толщина — по расчёту, п. 4.1.6
Длина плеча Короткое плечо — обычное исполнение; плечо другой длины (например, L = 1000 мм) — по запросу Стандарт длину плеча не задаёт

Пример обозначения из стандарта (п. А.7): Отвод 90° ППМИ-57х3,5-42 ГОСТ Р 56227-2014 — отвод 90° из стали наружным диаметром 57 мм со стенкой 3,5 мм в изоляции толщиной 42 мм. Угол в обозначении стоит первым — именно его чаще всего забывают указать в заявке.

Давление и температура

ГОСТ Р 56227-2014 — стандарт на изоляцию, а не на стальную деталь: рабочее давление в нём не нормируется. Давление держит стальной отвод: его стенка и марка стали принимаются проектной организацией по расчёту (п. 4.2.2.6), а стальные детали должны отвечать правилам для трубопроводов пара и горячей воды (п. 4.2.2.1). Сварные швы отвода — по требованиям к сварке трубопроводов, РД 153-34.1-003 (п. 4.2.2.4). Изоляция задаёт только температурный предел.

Параметр Значение Кто задаёт / пункт ГОСТ
Рабочее давление По стенке и марке стали отвода Проект, п. 4.2.2.6; стандарт не нормирует
Температура теплоносителя Не более 150 °C п. 4.1.3, п. 10.8
Теплопроводность изоляции на изделии Не более 0,041 Вт/(м·°C) при 50 °C, 0,050 при 90 °C п. 4.3.3
Прочность изоляции при сжатии Не менее 1,2 МПа Таблица 2
Прокладка Подземная канальная и бесканальная, надземная (с окраской от ультрафиолета) Раздел 1, п. 10.10

Размеры отводов в каталоге

Стандарт не содержит таблицы размеров — диаметр и толщину изоляции отвода принимают такими же, как у прямой трубы трассы (п. 4.1.9). Ниже наш типовой сортамент: нажмите на наружный диаметр — откроется подборка отводов этого размера всех углов с ценами.

Ø стальной трубы, мм Ду Ø изоляции, мм Толщина изоляции, мм Углы в каталоге
33,5 25 121 43,75 90°, 60°, 45°, 30°
42,3 32 121 39,35 90°, 60°, 45°, 30°
48 40 121 36,5 90°, 60°, 45°, 30°
57 50 140 41,5 90°, 60°, 45°, 30°
57 50 150 46,5 90°, 60°, 45°, 30°
76 65 150 37 90°, 60°, 45°, 30°
76 65 160 42 45°
89 80 180 45,5 90°, 60°, 45°, 30°
108 100 180 36 90°, 60°, 45°, 30°
114 100 180 33 90°, 60°, 45°, 30°
133 125 205 36 90°, 60°, 45°, 30°
159 150 257 49 90°, 60°, 45°, 30°
219 200 309 45 90°, 60°, 45°, 30°
273 250 359 43 90°, 60°, 45°, 30°
325 300 412 43,5 90°, 60°, 45°, 30°
377 350 462 42,5 90°, 60°, 45°, 30°
377 350 514 68,5 90°, 60°, 45°, 30°
426 400 514 44 90°, 60°, 45°, 30°
530 500 650 60 90°, 60°, 45°, 30°
530 500 670 70 90°, 60°, 45°, 30°
630 600 750 60 90°, 60°, 45°, 30°
720 700 860 70 90°, 60°, 45°, 30°
820 800 960 70 90°, 60°, 45°, 30°

У Ø 377 и 530 две толщины изоляции — выбор по расчёту теплопотерь в проекте. Для Ø 76 с изоляцией 160 мм в каталоге только отвод 45°, остальные углы — по запросу. Другие толщины и диаметры — в статье «Нестандартные изделия ППМ».

Как выбрать отвод и что указать в заявке

Отвод подбирают под трубу, с которой его будут сваривать: наружный диаметр стали и диаметр изоляции должны совпасть, иначе стык не закрыть стандартным комплектом заделки. Остальное — из проекта.

Что указать Пример Зачем
Наружный Ø стальной трубы и стенку 219×6 Стенка задаёт давление; по Ø подбираем стальной отвод
Ø или толщину изоляции 309 мм (45 мм) Должна совпасть с трубами трассы, п. 4.1.9
Угол 90°, 45°… Разные углы — разные детали и цены
Тип стальной трубы Электросварная, бесшовная, оцинкованная По проекту; спиральношовная не допускается
Длину плеча, если не короткое L = 1000 мм Обычное исполнение — короткое плечо
Количество и прокладку 12 шт., бесканальная Для надземной — окраска от УФ, п. 10.10

Проще всего прислать лист проекта или спецификацию целиком: отводы посчитаем вместе с трубами, опорами и комплектами заделки на всю трассу.

С чем заказывают отводы

Отвод редко едет на объект один. Вместе с ним обычно берут трубы ППМ того же диаметра, комплекты заделки стыков — по одному на каждый сварной стык, у отвода их два, — и опоры: после поворота проект часто ставит неподвижную опору. Если на повороте есть ответвление или смена диаметра, нужны тройник или переход. Обзор всей фасонки — в статье «Отводы и фасонные изделия ППМ», чем ППМ отличается от ППУ — в статье «ППМ или ППУ».

Цены и заявка

Цены на отводы — за штуку в сборе (стальной отвод плюс ППМ изоляция), с НДС, в разделе «Отводы ППМ» и на странице «Цены на фасонные изделия ППМ». Цена зависит от диаметра, угла и типа стальной трубы. Требования стандарта к отводам целиком — на странице ГОСТ Р 56227-2014.

Подберём изделия по спецификации — пришлите её на sale@profi-izol.ru или позвоните +7 (495) 755-02-68. Срок производства от 5 дней, доставка по всей России.
