Неподвижная опора ППМ: устройство, назначение и выбор

Неподвижная опора — единственный элемент трассы в ППМ (ППМИ) изоляции, который не даёт трубопроводу двигаться. Она жёстко закрепляет трубу в точке и передаёт усилия на строительную конструкцию. Разбираем, как устроена опора по ГОСТ Р 56227-2014, от чего зависит её исполнение, какие размеры есть в каталоге и что нужно знать из проекта, чтобы заказать правильно.

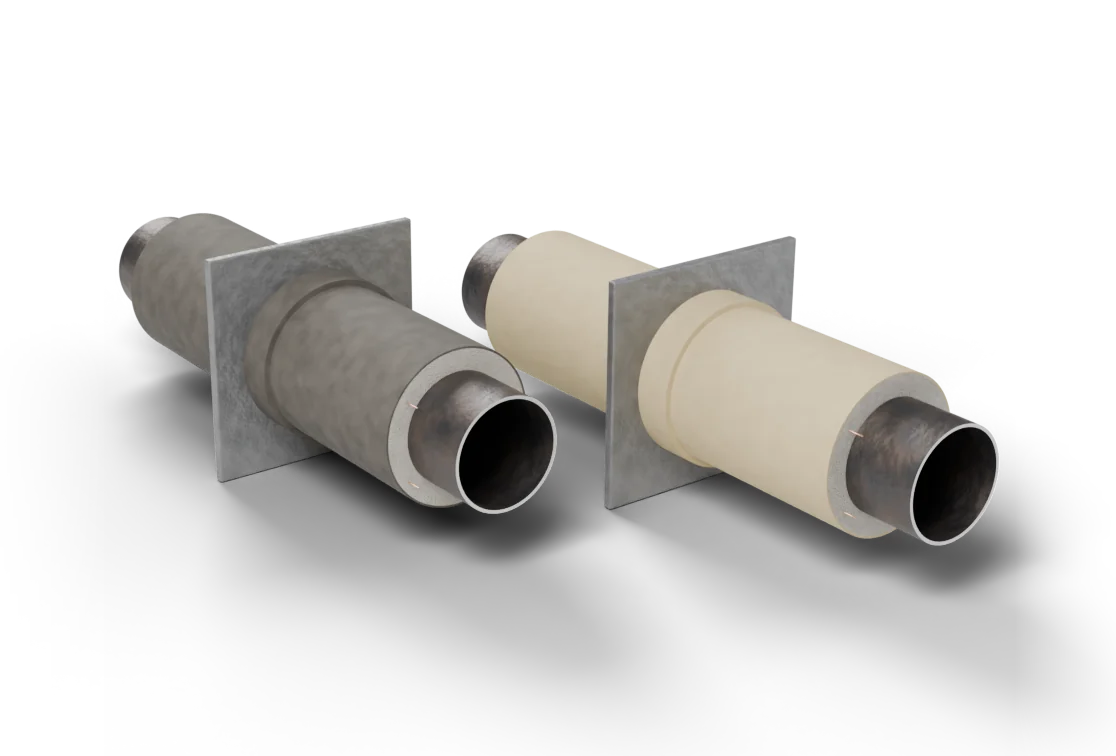

Неподвижная опора в ППМ изоляции: труба в футляре с упорным щитом

Для чего нужна неподвижная опора

При нагреве до рабочей температуры стальная труба удлиняется, при остывании — укорачивается. Если трассу не закрепить, эти перемещения уйдут в самые слабые места: в ввод в здание, в арматуру, в стык. Неподвижные опоры разбивают трассу на участки компенсации: внутри участка удлинение принимает поворот трассы или сильфонный компенсатор, а концы участка держат неподвижные опоры. Усилие от трубы через упорный щит уходит в стенку камеры или в бетонный блок.

Чем отличаются неподвижные, скользящие и направляющие опоры и зачем трассе все три — в обзорной статье «Опоры для труб ППМ». Здесь — только о неподвижной.

Устройство по стандарту

По п. А.3 неподвижная опора в ППМ изоляции — это стальная труба наружным диаметром от 20 до 1020 мм в стальном футляре с приваренными к футляру стальными упорными щитами; пространство между трубой и футляром заполнено ППМ изоляцией. На рисунке А.3 обозначена длина опоры, но числом стандарт её не задаёт.

Элемент	Что делает	Пункт ГОСТ
Стальная труба	Несущая часть трассы; стенка и марка стали — по расчёту проекта	п. А.3, п. 4.2.2.6
Футляр	Стальная обечайка вокруг изоляции, к которой приварены щиты	п. А.3
Упорный щит	Передаёт осевое усилие от трубы на бетон камеры или блока; размер и толщина — по проекту	п. А.3, п. 4.1.9
ППМ изоляция	Заполняет зазор между трубой и футляром; свойства — как у трубы	п. А.3, таблица 2
Голые концы	200 ± 10 мм с каждой стороны под сварку с трассой	п. 4.1.7

Пример обозначения из приложения А: НО ППМИ-426х10-44 ГОСТ Р 56227-2014 — неподвижная опора из трубы 426 мм со стенкой 10 мм, толщина изоляции 44 мм (п. А.7). Размер щита в обозначение не входит — его берут из проекта.

Исполнения

Признак	Варианты	Примечание
Стальная труба	Электросварная прямошовная (основное), бесшовная, оцинкованная; Ø 1020 — сталь 17Г1С по ГОСТ 20295	Из спиральношовных труб неподвижные опоры делать нельзя — п. 4.2.2.2
Щит	Размер и толщина — по нагрузке из проекта; число щитов — по проекту	Стандарт разрешает изготовление по документации проектной организации и изготовителя — п. 4.1.9
Изоляция	Две толщины у Ø 377 и 530, у остальных — одна	Толщина — по расчёту, п. 4.1.6
Прокладка	В камере или бетонном блоке подземно; на эстакаде — с окраской изоляции от ультрафиолета	п. 10.10

Давление, температура и нагрузка

Стандарт на ППМ изоляцию давление не нормирует: его держит стальная труба опоры, стенку и марку стали которой выбирает проектная организация расчётом (п. 4.2.2.6). Главная расчётная величина для неподвижной опоры — не давление, а осевое усилие, которое щит передаёт на бетон: оно складывается из сил трения на участке, реакции компенсаторов и неуравновешенного давления. Усилие считает проект, и по нему подбирают размер щита. Температурный предел задаёт изоляция — не более 150 °C (п. 4.1.3); эксплуатация при большей температуре не допускается (п. 10.8).

Размеры неподвижных опор в каталоге

Диаметр стали и изоляции у опоры такие же, как у прямой трубы (п. 4.1.9). Нажмите на диаметр — откроются неподвижные опоры этого размера с ценами.

Ø стальной трубы, мм	Ду	Ø изоляции, мм	Толщина изоляции, мм
33,5	25	121	43,75
42,3	32	121	39,35
48	40	121	36,5
57	50	140	41,5
57	50	150	46,5
76	65	150	37
76	65	160	42
89	80	180	45,5
108	100	180	36
114	100	180	33
133	125	205	36
159	150	257	49
219	200	309	45
273	250	359	43
325	300	412	43,5
377	350	462	42,5
377	350	514	68,5
426	400	514	44
530	500	650	60
530	500	670	70
630	600	750	60
720	700	860	70
820	800	960	70
1020	1000	1180	80

Цена опоры — за штуку в сборе: стальная труба, футляр, щит и ППМ изоляция. Ø 1020 — по запросу.

Что указать в заявке

Что указать	Пример	Почему это важно
Наружный Ø и стенку стальной трубы	219×6	По Ø подбираем футляр, стенка — из расчёта давления
Ø изоляции	309 мм	Опора должна совпасть с трубами трассы и комплектом заделки стыка
Размер и толщину щита или осевую нагрузку	щит 600×600×20 или 120 кН	Щит делаем по проекту, п. 4.1.9
Тип стальной трубы	Электросварная или бесшовная	Спиральношовная не допускается, п. 4.2.2.2
Количество и место установки	4 шт., камера УТ-3	Для надземной прокладки — окраска от УФ

Если нагрузки в проекте нет, пришлите лист с расстановкой опор — подберём по типовым решениям и отметим, что нужно подтвердить проектировщику.

С чем заказывают неподвижные опоры

Опоры идут в спецификации вместе с трубами ППМ и комплектами заделки стыков (у опоры два стыка с трассой). На участке между неподвижными опорами ставят скользящие опоры, а рядом с компенсатором — направляющие. Повороты участка собирают из отводов. О том, как считать стыки и подбирать комплекты, — в статье «Изоляция стыков труб ППМ».

Цены и заявка

Цены на неподвижные опоры по всем диаметрам — в разделе «Неподвижные опоры ППМ» и на странице «Цены на фасонные изделия, опоры и КЗС». Полный текст требований стандарта — на странице ГОСТ Р 56227-2014.

Подберём изделия по спецификации — пришлите её на sale@profi-izol.ru или позвоните +7 (495) 755-02-68. Срок производства от 5 дней, доставка по всей России.
