Переход и тройник ППМ: когда нужны, виды и размеры

Тройник и переход в ППМ (ППМИ) изоляции отвечают за два события на трассе: ответвление и смену диаметра. Оба приходят с завода в сплошной изоляции, с голыми концами под сварку, и оба подбирают строго под трубы, с которыми их сваривают. В статье — чем они отличаются, что о них говорит ГОСТ Р 56227-2014, какие размеры есть в каталоге и как не ошибиться в заявке.

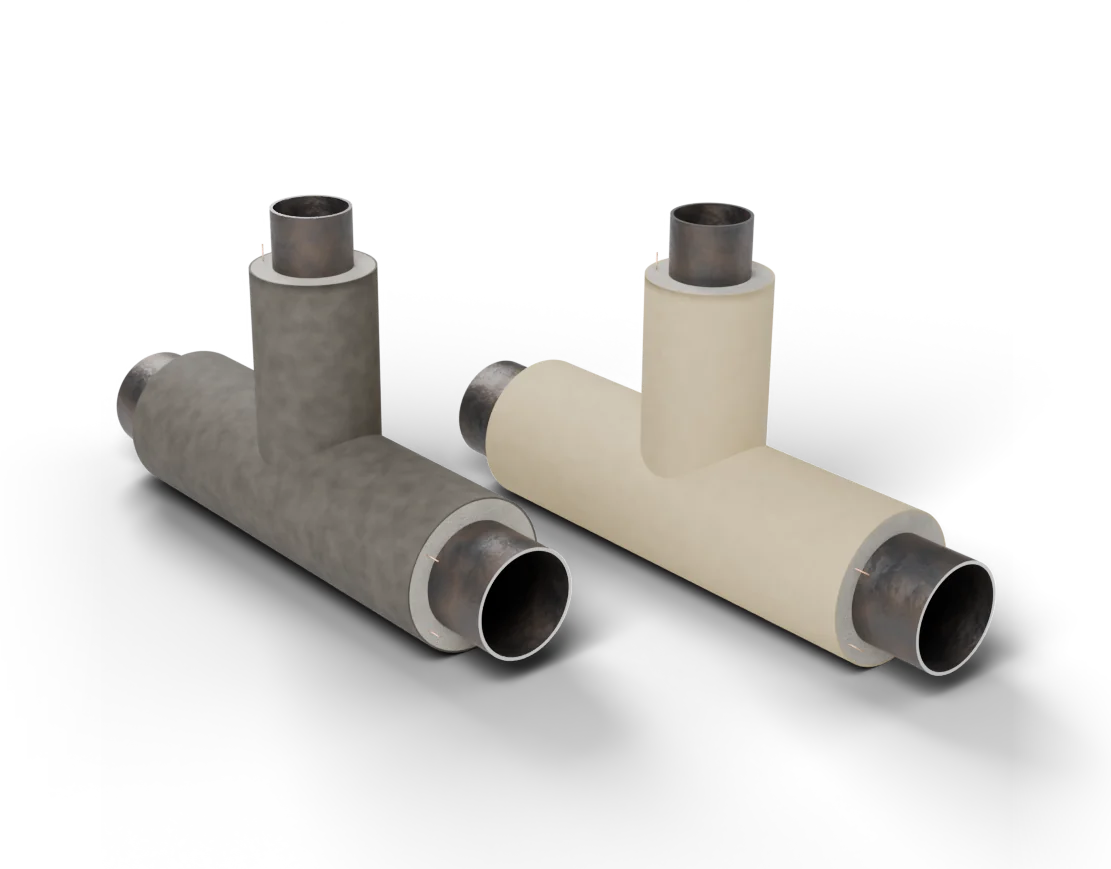

Равнопроходные тройники в ППМ изоляции — бежевая и серая корка

Для чего нужны тройник и переход

Тройник делит поток или сливает два потока в один: от магистрали отходит ветка к зданию, к тепловому пункту, к соседнему кварталу. Переход соединяет трубы разного диаметра: после каждого крупного ответвления расход в магистрали падает, и проект уменьшает диаметр — так экономят сталь и изоляцию на остатке трассы. Стандарт называет и то и другое фасонной частью: деталью, которая обеспечивает слияние или деление, расширение или сужение потока (п. 3.1.2).

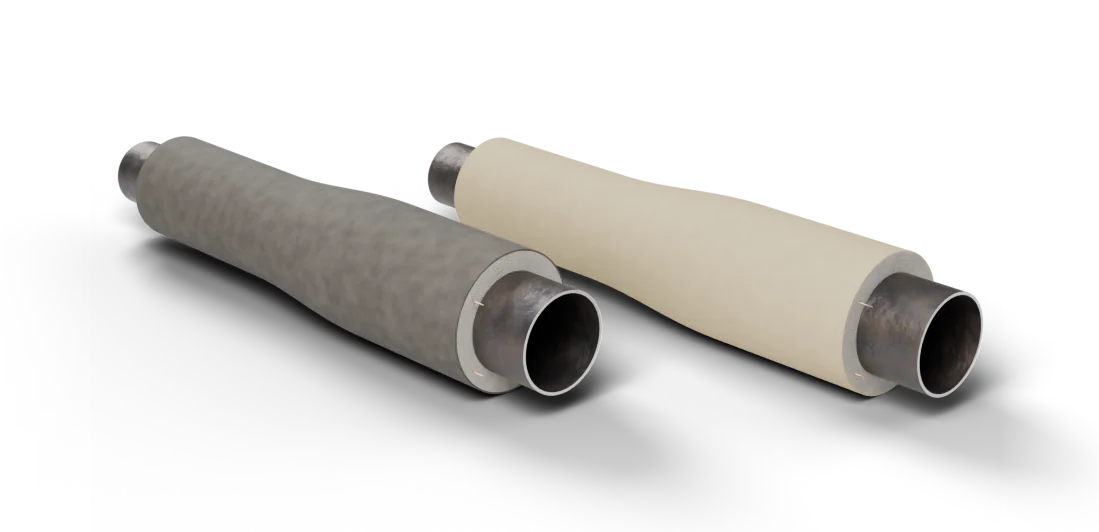

Переходы в ППМ изоляции: больший и меньший концы под трубы соседних диаметров

Виды и исполнения

Тройник по п. А.4 — стальной равнопроходной или переходной тройник с приваренными стальными патрубками наружным диаметром от 20 до 1020 мм, покрытый ППМ изоляцией. У равнопроходного ответвление того же диаметра, что магистраль; у переходного — меньше. Для перехода отдельного пункта в стандарте нет: это стальной переход, изолированный по общим правилам для фасонных изделий (п. 4.1.9).

Изделие	Исполнения	Пункт ГОСТ
Тройник равнопроходной	Ответвление того же Ø, что магистраль — в каталоге от Ду 50	п. А.4
Тройник переходной	Ответвление меньшего Ø; изоляция магистрали и ответвления — своя у каждого	п. А.4, п. А.7
Переход концентрический	Оси обоих концов на одной линии — в каталоге, на соседний диаметр	п. 4.1.9
Переход эксцентрический	Оси смещены — для ровного дна канала или дренажа; по запросу	—
Патрубки	Материал и толщина — как у основного изделия; не из спиральношовной трубы	п. 4.1.9, п. 4.2.2.2
Швы	По требованиям к сварке трубопроводов (РД 153-34.1-003)	п. 4.2.2.4

Пример обозначения переходного тройника из стандарта: Тройник ППМИ-108-45×57-42 ГОСТ Р 56227-2014 — магистраль 108 мм с изоляцией 45 мм, ответвление 57 мм с изоляцией 42 мм (п. А.7). Обратите внимание: у тройника в обозначении две толщины изоляции, потому что ответвление изолируют как трубу своего диаметра.

Давление и температура

Давление в тройнике и переходе держит сталь: стенку и марку выбирает проектная организация расчётом (п. 4.2.2.6), заготовки — только новые трубы (п. 4.2.2.3), швы — по правилам сварки трубопроводов (п. 4.2.2.4). Тройник — самое нагруженное из фасонных изделий: в месте врезки ответвления стенка ослаблена, поэтому проект может заложить здесь стенку толще, чем у трубы. ГОСТ Р 56227-2014 давление не нормирует; изоляция ограничивает только температуру.

Параметр	Тройник	Переход	Пункт ГОСТ
Давление	По стенке и стали; узел врезки — по расчёту	По стенке и стали	п. 4.2.2.6
Температура теплоносителя	Не более 150 °C	Не более 150 °C	п. 4.1.3, п. 10.8
Изоляция	На магистрали и ответвлении — как у труб своих Ø	На каждом конце — как у трубы своего Ø	п. 4.1.9
Голые концы под сварку	Три по 200 ± 10 мм	Два по 200 ± 10 мм	п. 4.1.7
Стыков с трассой	3 — три комплекта заделки	2 — два комплекта	п. 4.4.2

Размеры тройников в каталоге

В каталоге — равнопроходные тройники от Ø 57 (Ду 50) до Ø 820 (Ду 800). Нажмите на диаметр — откроется подборка тройников этого размера.

Ø стальной трубы, мм	Ду	Ø изоляции, мм	Толщина изоляции, мм
57	50	150	46,5
76	65	150	37
89	80	180	45,5
108	100	180	36
133	125	205	36
159	150	257	49
219	200	309	45
273	250	359	43
325	300	412	43,5
377	350	462	42,5
377	350	514	68,5
426	400	514	44
530	500	650	60
530	500	670	70
630	600	750	60
720	700	860	70
820	800	960	70

Переходной тройник заказывают с указанием обоих диаметров — магистрали и ответвления; цена по запросу.

Размеры переходов в каталоге

Переходы заведены на соседний диаметр сортамента — так чаще всего и меняет диаметр проект. Нажмите на пару диаметров — откроется карточка перехода.

Ø стальной трубы, мм	Ду	Ø изоляции, мм
42,3 → 33,5	32 → 25	121 → 121
48 → 42,3	40 → 32	121 → 121
57 → 48	50 → 40	150 → 121
76 → 57	65 → 50	150 → 150
89 → 76	80 → 65	180 → 150
108 → 89	100 → 80	180 → 180
133 → 108	125 → 100	205 → 180
159 → 133	150 → 125	257 → 205
219 → 159	200 → 150	309 → 257
273 → 219	250 → 200	359 → 309
325 → 273	300 → 250	412 → 359
377 → 325	350 → 300	462 → 412
426 → 377	400 → 350	514 → 462
530 → 426	500 → 400	650 → 514
630 → 530	600 → 500	750 → 650
720 → 630	700 → 600	860 → 750
820 → 720	800 → 700	960 → 860

Переход через ступень (например, 273 → 159) и эксцентрический — по запросу: укажите оба диаметра и толщины изоляции.

Что указать в заявке

Что указать	Тройник	Переход
Диаметры стали	Магистраль и ответвление: 219×6 / 108×4	Больший и меньший: 219×6 → 159×4,5
Изоляция	Ø изоляции магистрали и ответвления	Ø изоляции обоих концов
Исполнение	Равнопроходной или переходной	Концентрический или эксцентрический
Тип стальной трубы	Электросварная, бесшовная, магистральная	Так же; спиральношовная не допускается
Что рядом	Кран на ответвлении — закажите парой	Опора или отвод после перехода
Количество	С разбивкой по размерам	С разбивкой по парам диаметров

С чем заказывают тройники и переходы

На ответвлении после тройника почти всегда стоит шаровой кран, а поворот ветки к зданию собирают из отводов. На каждый стык нужен комплект заделки: у тройника три стыка, у перехода два. Трубы обоих диаметров — в разделе «Трубы ППМ», типовые диаметры и толщины изоляции — в статье «Размеры труб ППМ». Общее о фасонке — в статье «Отводы и фасонные изделия ППМ».

Цены и заявка

Цены по размерам — в разделах «Тройники ППМ» и «Переходы ППМ», сводно — на странице «Цены на фасонные изделия ППМ». Требования стандарта — на странице ГОСТ Р 56227-2014.

Подберём изделия по спецификации — пришлите её на sale@profi-izol.ru или позвоните +7 (495) 755-02-68. Срок производства от 5 дней, доставка по всей России.
