Сильфонный компенсатор СКУ в ППМ изоляции: назначение, ход, размеры
Осевой сильфонный компенсатор (СКУ) снимает температурное удлинение прямого участка трассы: гофрированный сильфон сжимается, когда труба греется, и растягивается, когда остывает. В ППМ (ППМИ) изоляции компенсатор ставят между неподвижными опорами там, где поворотов для самокомпенсации нет. Разбираем, что требует от компенсатора ГОСТ Р 56227-2014, какой ход нужен, какие размеры есть в каталоге и что указать в заявке.
Для чего нужен компенсатор
Стальная труба при нагреве на 100 °C удлиняется примерно на 1,2 мм на каждый метр — у стометрового участка это около 120 мм. Если участок прямой и длинный, повороты трассы его удлинение не примут, и усилие уйдёт в неподвижные опоры и стыки. Компенсатор ставят посередине или у одной из опор участка: он принимает перемещение на себя, а опоры держат только остаточное усилие. Где можно обойтись поворотами из отводов, а где нужен компенсатор, определяет проект по длине прямых участков и расчётной температуре.
Что о компенсаторе говорит стандарт
В ГОСТ Р 56227-2014 осевой сильфонный компенсатор упомянут в двух пунктах. По п. 4.1.5 его конструкция должна обеспечивать герметичность, выдерживать давление грунта и допускать строго осевые деформации; теплоизоляцию осевых компенсаторов стандарт относит к работам при монтаже теплопроводов. По п. 4.2.2.2 патрубки компенсаторов нельзя делать из спиральношовных труб. Мы поставляем компенсаторы уже в ППМ изоляции; голые концы патрубков — под сварку, как у труб (п. 4.1.7), стык после сварки закрывают комплектом заделки.
| Требование | Что означает | Пункт ГОСТ |
|---|---|---|
| Герметичность | Сильфон и швы не пропускают теплоноситель при расчётном давлении | п. 4.1.5 |
| Давление грунта | При бесканальной прокладке кожух держит нагрузку засыпки | п. 4.1.5 |
| Строго осевые деформации | Компенсатор работает только вдоль оси — отсюда направляющие опоры рядом | п. 4.1.5 |
| Патрубки | Не из спиральношовных труб; материал и стенка — как у трассы | п. 4.2.2.2, п. 4.1.9 |
| Голые концы | 200 ± 10 мм под сварку, стык закрывают комплектом заделки | п. 4.1.7, п. 4.4.2 |
| Температура | Не более 150 °C | п. 4.1.3 |
Виды и исполнения

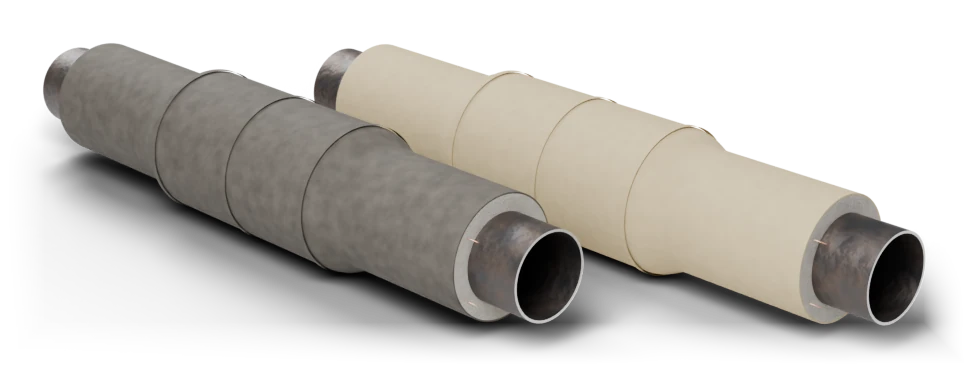

В каталоге — осевые компенсаторы: именно о них говорит стандарт для трасс в ППМ изоляции. Сильфон — из нержавеющей стали, снаружи защитный кожух, по концам стальные патрубки под сварку. Главная характеристика — осевой ход: на сколько миллиметров компенсатор может сжаться и растянуться. У нас ход зависит от диаметра — от 70 мм у Ду 50 до 240 мм у Ду 800; увеличенный ход (например, Ду 150 — 150 мм, Ду 250 — 320 мм) — по запросу.
| Признак | В каталоге | По запросу |
|---|---|---|
| Тип | Осевой сильфонный (СКУ) | Другие типы — отдельным запросом по проекту |
| Условное давление | Ру 25 (2,5 МПа) | Другое Ру — по запросу |
| Осевой ход | 70–240 мм по Ду | Увеличенный ход |
| Строительная длина | По паспорту изделия | — |
| Изоляция | ППМ, Ø как у трубы трассы; корка бежевая или серая | Другая толщина — по расчёту, п. 4.1.6 |
Давление и температура
Давление компенсатор держит сам — по паспорту: в каталоге все СКУ на условное давление Ру 25 (2,5 МПа). ГОСТ Р 56227-2014 давление не нормирует, но требует, чтобы компенсатор выдерживал давление грунта и оставался герметичным (п. 4.1.5). Температура теплоносителя, как и для всей трассы в ППМ изоляции, — не более 150 °C (п. 4.1.3, п. 10.8). Расчётный ход компенсатора принимают с запасом к удлинению участка — проект считает его по максимальной температуре и температуре монтажа.
Размеры компенсаторов в каталоге
Нажмите на диаметр — откроется карточка компенсатора с ценой. Диаметр стали и изоляции — как у трубы трассы (п. 4.1.9).
| Ø стальной трубы патрубков, мм | Ду | Ø изоляции, мм | Толщина изоляции, мм | Осевой ход, мм |
|---|---|---|---|---|
| 57 | 50 | 140 | 41,5 | 70 |
| 57 | 50 | 150 | 46,5 | 70 |
| 76 | 65 | 150 | 37 | 70 |
| 76 | 65 | 160 | 42 | 70 |
| 89 | 80 | 180 | 45,5 | 70 |
| 108 | 100 | 180 | 36 | 100 |
| 133 | 125 | 205 | 36 | 100 |
| 159 | 150 | 257 | 49 | 100 |
| 219 | 200 | 309 | 45 | 160 |
| 273 | 250 | 359 | 43 | 160 |
| 325 | 300 | 412 | 43,5 | 180 |
| 377 | 350 | 462 | 42,5 | 180 |
| 377 | 350 | 514 | 68,5 | 180 |
| 426 | 400 | 514 | 44 | 190 |
| 530 | 500 | 650 | 60 | 210 |
| 530 | 500 | 670 | 70 | 210 |
| 630 | 600 | 750 | 60 | 200 |
| 720 | 700 | 860 | 70 | 210 |
| 820 | 800 | 960 | 70 | 240 |
У Ø 57 и 76 по две толщины изоляции, у Ø 377 и 530 — тоже; какая нужна — по трубам трассы. Все компенсаторы — Ру 25.
Что указать в заявке
| Что указать | Пример | Зачем |
|---|---|---|
| Ду и наружный Ø патрубков | Ду 200, 219 мм | Патрубки свариваются с трубой трассы |
| Ру | Ру 25 | Условное давление из проекта |
| Осевой ход | 160 мм | Из расчёта удлинения участка с запасом |
| Ø изоляции | 309 мм | Чтобы стыки закрыть стандартными комплектами |
| Прокладку | Бесканальная / в канале / надземная | Для бесканальной важна стойкость к давлению грунта |
| Количество и расстановку | 3 шт., по схеме листа 7 | Подберём направляющие и неподвижные опоры |
С чем заказывают компенсаторы
Компенсатор работает только в связке: участок закрепляют неподвижными опорами, а по обе стороны от компенсатора ставят направляющие опоры на расстояниях из паспорта — они не дают трубе уйти вбок и сломать сильфон. Между ними — скользящие опоры. На оба стыка нужны комплекты заделки. Подробно о видах опор — в статье «Опоры для труб ППМ», о расчёте стыков — в статье «Изоляция стыков труб ППМ».
Цены и заявка
Цены на компенсаторы за штуку с НДС — в разделе «Сильфонные компенсаторы ППМ» и на странице «Цены на фасонные изделия ППМ». Требования стандарта — на странице ГОСТ Р 56227-2014.
Подберём изделия по спецификации — пришлите её на sale@profi-izol.ru или позвоните +7 (495) 755-02-68. Срок производства от 5 дней, доставка по всей России.
