Шаровой кран в ППМ изоляции: назначение, давление, размеры

Шаровой кран в ППМ (ППМИ) изоляции — запорная арматура теплосети, которая приходит на объект уже в заводской изоляции: стальной кран с приваренными патрубками покрыт ППМ, снаружи выведен только шток. Рассказываем, где на трассе нужен кран, какие исполнения бывают, кто отвечает за давление и какие размеры есть в каталоге — с опорой на ГОСТ Р 56227-2014.

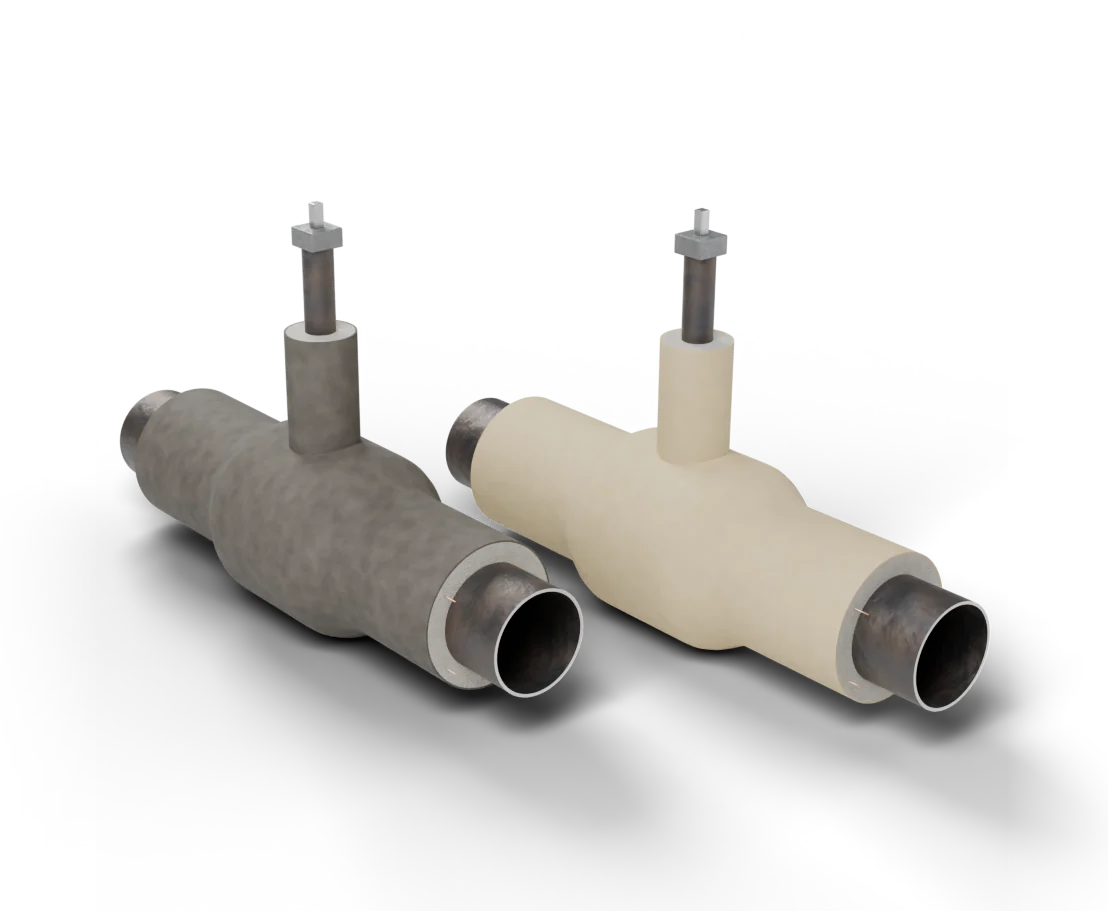

Шаровые краны в ППМ изоляции под приварку, шток выведен над изоляцией

Для чего нужен кран на трассе

Кран делит тепловую сеть на участки, которые можно отключить по отдельности: на ответвлении к зданию, в камере на магистрали, перед вводом в тепловой пункт. При аварии или ремонте перекрывают только нужный участок, а не всю сеть. В изолированной трассе кран ставят в ту же линию, что и трубы: патрубки сваривают с трубами, стык закрывают комплектом заделки, и изоляция остаётся сплошной. Над землёй или в камере остаётся шток с рукояткой или редуктором.

Стандарт прямо допускает в качестве запорной арматуры шаровые краны с концами под приварку (п. 4.2.3.1) и описывает конструкцию изолированного крана: стальной шаровой кран с приваренными стальными патрубками наружным диаметром от 20 до 1020 мм, покрытый ППМ изоляцией (п. А.5).

Исполнения шаровых кранов

Признак	Варианты	Примечание
Присоединение	Под приварку — основное; фланцевое и муфтовое — по проекту	ГОСТ Р 56227-2014 допускает краны под приварку, п. 4.2.3.1
Проход	Полнопроходной или стандартный (суженный)	По паспорту крана и проекту
Привод	Рукоятка; у больших диаметров — редуктор	По паспорту крана
Высота штока	Указывается в обозначении, например 420 мм	Пример стандарта: КШ ППМИ 50-420, п. А.7
Патрубки	Из того же материала и толщины, что основное изделие; не из спиральношовной трубы	п. 4.1.9, п. 4.2.2.2
Изоляция	Диаметр и толщина — как у трубы трассы; корка бежевая или серая	п. 4.1.9, п. 4.1.6

Расшифровка примера из стандарта: КШ ППМИ 50-420 ГОСТ Р 56227-2014 — шаровой кран условным диаметром 50 мм в ППМ изоляции, высота штока 420 мм (п. А.7). Высота штока нужна, чтобы рукоятка оказалась над изоляцией и над уровнем грунта или пола камеры — её задаёт проект.

Давление и температура

Давление в кране держит сам кран, а не изоляция. ГОСТ Р 56227-2014 требует, чтобы запорная арматура выдерживала испытательное давление и максимальные расчётные осевые напряжения, а герметичность затвора была не ниже класса А по ГОСТ Р 54808 (п. 4.2.3.2) — это высший класс, без видимых протечек. Условное давление (Ру) записано в паспорте крана; какое нужно, определяет проект — для тепловых сетей обычно Ру 16 или Ру 25. Температура теплоносителя ограничена изоляцией: не более 150 °C (п. 4.1.3).

Параметр	Значение	Источник
Условное давление Ру	По паспорту крана (укажите нужное в заявке)	Проект
Испытательное давление	Кран обязан выдержать	п. 4.2.3.2
Герметичность затвора	Не ниже класса А по ГОСТ Р 54808	п. 4.2.3.2
Осевые напряжения	Кран держит расчётные осевые усилия от трассы	п. 4.2.3.2
Температура теплоносителя	Не более 150 °C	п. 4.1.3, п. 10.8
Пар и горячая вода выше 115 °C	Действуют правила для трубопроводов пара и горячей воды	п. 5.9

Размеры кранов в каталоге

В каталоге шаровые краны от Ду 25 до Ду 400 в изоляции того же диаметра, что и трубы. Нажмите на диаметр — откроется подборка кранов этого размера.

Ø стальной трубы патрубков, мм	Ду	Ø изоляции, мм	Толщина изоляции, мм
33,5	25	121	43,75
42,3	32	121	39,35
48	40	121	36,5
57	50	140	41,5
57	50	150	46,5
76	65	150	37
89	80	180	45,5
108	100	180	36
133	125	205	36
159	150	257	49
219	200	309	45
273	250	359	43
325	300	412	43,5
377	350	462	42,5
377	350	514	68,5
426	400	514	44

Краны больше Ду 400 и в изоляции другой толщины — по запросу.

Как выбрать кран и что указать в заявке

Что указать	Пример	Зачем
Ду и наружный Ø патрубков	Ду 200, 219 мм	Патрубки должны совпасть с трубой трассы
Ру	Ру 25	Условное давление по проекту; в паспорте крана
Присоединение	Под приварку	Фланцевые и муфтовые — по проекту
Высоту штока или глубину заложения	420 мм	Шток должен выйти над изоляцией и грунтом
Ø изоляции	309 мм	Чтобы стык закрыть стандартным комплектом заделки
Количество и прокладку	2 шт., камера	Для надземной прокладки — окраска от УФ, п. 10.10

С чем заказывают краны

Кран чаще всего стоит на ответвлении — сразу после тройника, поэтому их заказывают парой. Вместе берут трубы ППМ, комплекты заделки стыков на оба стыка крана и отводы для поворота к зданию. Как изолировать стык рядом с краном — в статье «Изоляция стыков труб ППМ». Обзор всех фасонных изделий — «Отводы и фасонные изделия ППМ».
