Прокладка труб ППМ: в грунте, в канале и над землёй
Прокладка труб ППМ допускается всеми тремя способами, которые знает тепловая сеть: бесканально в грунт, в проходном или непроходном канале и надземно на опорах — так записано в области применения ГОСТ Р 56227-2014. Изделие при этом одно и то же: стальная труба с трёхслойной пенополимерминеральной изоляцией без отдельной оболочки. Меняются только детали: окраска от солнца для надземных участков, опоры для каналов, подготовка основания в траншее. Разбираем, что стандарт требует при укладке, сварке и изоляции стыков, какой срок службы ППМ изоляции он гарантирует и что заказать на участок.
Какие способы прокладки труб ППМ разрешает стандарт
Пункты 3.1.3–3.1.5 стандарта разделяют подземную прокладку (в проходном канале, непроходном канале или бесканально — прямо в грунте) и надземную — на отдельно стоящих опорах или эстакадах. Расчётная температура теплоносителя для всех способов одна: не более 150 °C (п. 4.1.3), а эксплуатация выше этой температуры запрещена (п. 10.8). Давление стандарт не ограничивает — его держит стальная труба по проекту.
| Способ | Что важно именно для ППМ | Какие изделия нужны |
|---|---|---|
| Бесканальная, в грунте | ровное основание без камней, осмотр изоляции перед укладкой, стыки изолируют после гидроиспытаний | трубы, отводы, неподвижные опоры, комплекты изоляции стыков |
| В непроходном канале | труба скользит по опорам, нужен зазор до стенок канала и место для стыков | скользящие опоры, неподвижные опоры, комплекты изоляции стыков |
| В проходном канале, тоннеле | доступ для осмотра, опоры с шагом по проекту, окраска не требуется | скользящие и направляющие опоры, компенсаторы |
| Надземная | окраска изоляции составом с ультрафиолетовыми абсорберами (п. 10.10), опоры на эстакаде | скользящие опоры, компенсаторы, окрашенные изделия |
Все позиции из таблицы есть в каталоге: трубы ППМ в основном и бесшовном исполнении, отводы, неподвижные и скользящие опоры, комплекты изоляции стыков. Чем ППМ отличается от других видов изоляции по устройству, описано в статье «Что такое ППМ изоляция».

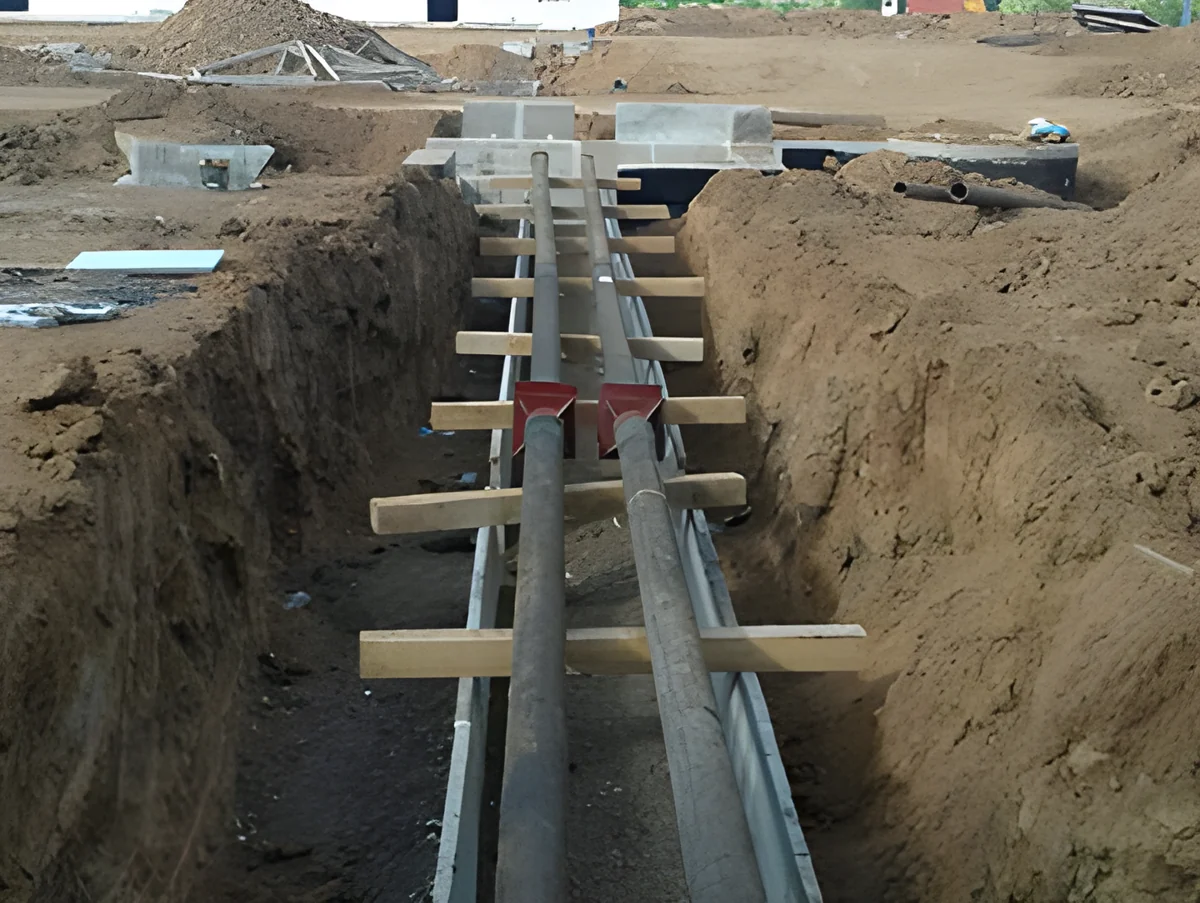

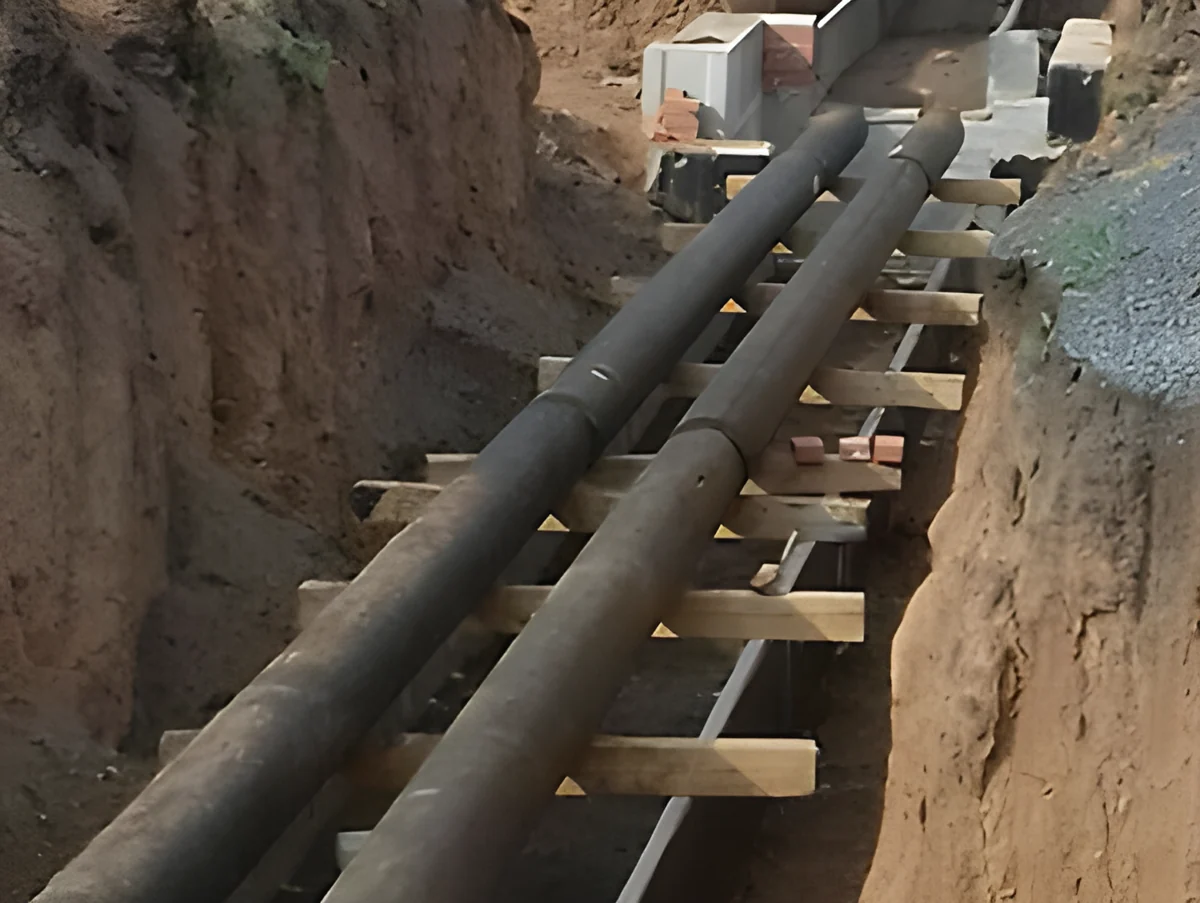

Бесканальная прокладка труб ППМ: что проверить перед укладкой
При бесканальной прокладке наружный уплотнённый слой изоляции (п. 4.1.2) работает как оболочка, поэтому его состояние проверяют до того, как труба уйдёт в траншею. Пункт 10.1 требует осмотреть каждую трубу и фасонное изделие на целостность изоляции и устранить все повреждения. Что можно исправить на месте, а что нет, стандарт тоже говорит прямо.
| Что нашли при осмотре | Что делать | Пункт ГОСТ Р 56227-2014 |
|---|---|---|
| Скол или трещина длиной до 400 мм | заливка ППМ смеси, приготовленной на месте, в инвентарную опалубку — как при изоляции стыка | пп. 10.2, 10.3 |
| Повреждение длиннее 400 мм | изделие в укладку не идёт — заменить | п. 10.2 |
| Трубу хотят сбросить в траншею | запрещено: только краном или траверсой на стропах | п. 10.4 |
| Трубу тянут волоком по грунту | запрещено — срезает наружный слой | п. 10.4 |
| Открытое пламя или искры рядом с изоляцией | не допускается; при сварке торцы изоляции закрывают | пп. 5.6, 10.7 |
Основание в траншее, засыпку и глубину заложения задаёт проект по своду правил на тепловые сети; общее правило для изоляции без оболочки — никакого щебня и строительного мусора в контакте с наружным слоем. До укладки трубы лежат на бровке по правилам из статьи «Складирование труб ППМ на объекте»: на подушках, одним типоразмером в штабеле, в тени после двух недель.
Надземная прокладка ППМ: окраска и опоры

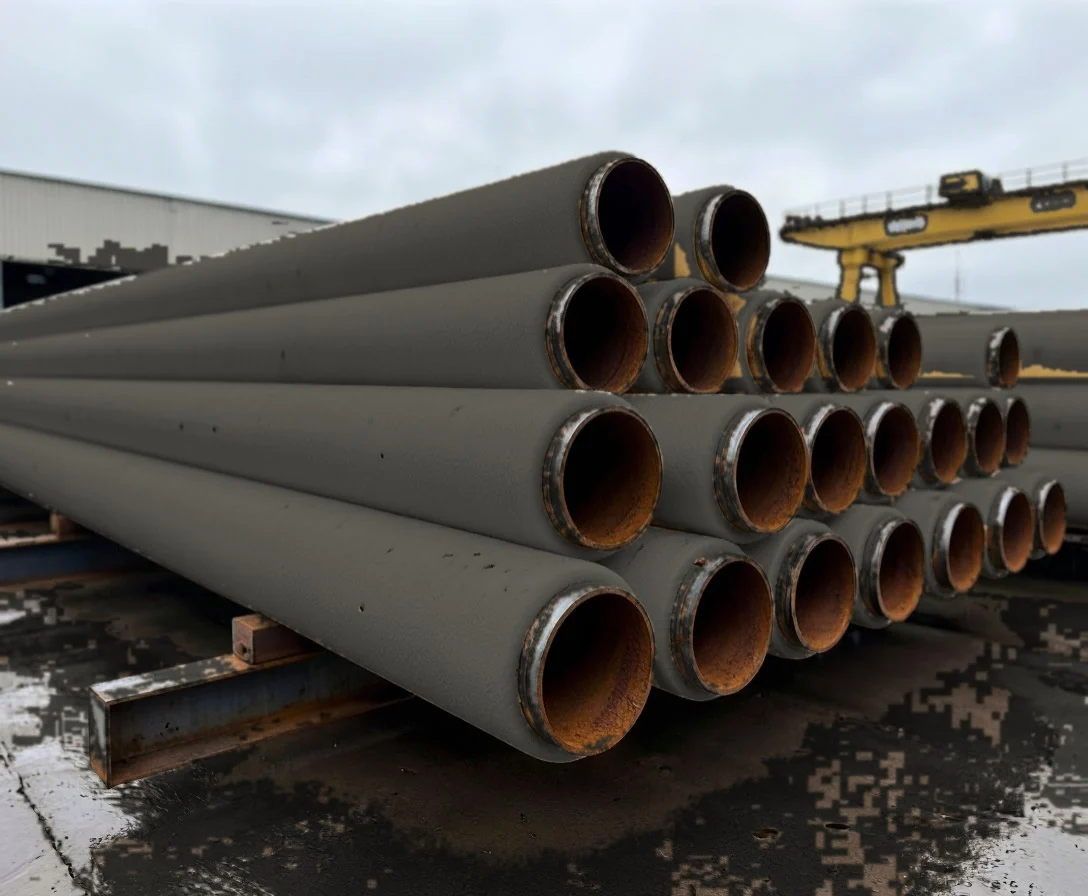

Надземная прокладка ППМ отличается одним обязательным требованием: поверхность изоляции на трубах и фасонных изделиях для надземных участков защищают от ультрафиолета окрашиванием составами с ультрафиолетовыми абсорберами (п. 10.10). Без окраски солнце постепенно разрушает наружный слой. Окрашенное исполнение обычно серого цвета — как выглядит серая и бежевая изоляция и когда какую заказывают, показано в статье «Цвет ППМ изоляции». Труба на эстакаде лежит на скользящих опорах и фиксируется неподвижными; какие опоры бывают и как их подбирают по диаметру изоляции — в статье «Опоры для труб ППМ». Удлинение прямых участков принимают углы поворота или сильфонные компенсаторы; теплоизоляцию осевых сильфонных компенсаторов делают на предприятии-изготовителе (п. 4.1.5).
Сварка и изоляция стыков труб ППМ
Концы стальной трубы оставлены без изоляции на (200 ± 10) мм (п. 4.1.7) — под разделку кромок и шов. Порядок работ стандарт задаёт жёстко: изоляцию сварных стыков выполняют только после проверки швов неразрушающим контролем и гидравлических испытаний трубопровода (п. 10.5), по инструкции предприятия-изготовителя (п. 10.6). Свойства изоляции на стыке должны быть такими же, как у заводской (п. 10.9, со ссылкой на раздел 4.3): та же плотность, прочность и теплопроводность. На сварочных работах торцы изоляции рекомендуется закрывать негорючими фланцами или одеялами (п. 10.7), а пожарные мероприятия вести по ГОСТ 12.1.004 (п. 5.7).
| Этап | Что делают | Чем регламентировано |
|---|---|---|
| Подготовка | зачистка свободных концов 200 мм, подгонка по оси | п. 4.1.7 |
| Сварка | ручная дуговая или полуавтомат по проекту | РД 153-34.1-003-01, п. 10.7 — защита торцов |
| Контроль | неразрушающий контроль, гидравлические испытания | п. 10.5 |
| Изоляция стыка | заливка ППМ смеси в опалубку по инструкции изготовителя | пп. 10.6, 10.9 |
Сколько комплектов нужно и что в них входит — в статье «Изоляция стыков труб ППМ»: один комплект на каждый сварной стык труб и фасонных изделий.
Срок службы ППМ изоляции: что гарантирует стандарт
Срок службы ППМ изоляции в ГОСТ Р 56227-2014 задан через гарантии изготовителя (раздел 11): гарантированный срок хранения — 2 года со дня изготовления (п. 11.3), гарантийный срок эксплуатации — 10 лет со дня отгрузки, включая хранение (п. 11.4). Обе гарантии действуют при соблюдении правил перевозки, хранения, монтажа и эксплуатации из стандарта и при строительстве в строгом соответствии с проектом (п. 11.2). Расчётный срок службы трассы в целом определяет проект — стандарт отдельной цифры для него не называет. Теплопроводность изоляции на трубе по п. 4.3.3 — не более 0,041 Вт/(м·°C) при 50 °C и 0,050 при 90 °C; этими значениями пользуется проектировщик в расчёте теплопотерь.
| Условие | Как выполнить на объекте |
|---|---|
| Хранение по разделу 9 | подушки, штабель до 2 м, тень после двух недель, не в затопляемых местах |
| Укладка по разделу 10 | осмотр, ремонт сколов до 400 мм, без сброса и волочения |
| Стыки по пп. 10.5–10.9 | после контроля и гидроиспытаний, по инструкции изготовителя |
| Температура не выше 150 °C | график регулирования сети по проекту (пп. 4.1.3, 10.8) |
| Надземные участки | окраска от ультрафиолета (п. 10.10) |
Что заказать для прокладки трассы ППМ
Пример комплекта на 200 м двухтрубной сети 159 мм с двумя поворотами:
| Изделие | Сколько | Откуда число |
|---|---|---|
| Трубы ППМ 159 мм | 400 м | две нитки по 200 м |
| Отводы 90° | 4 шт. | два поворота на двух нитках |
| Неподвижные опоры | по расчёту компенсации | границы участков |
| Комплекты изоляции стыков | около 40 шт. | каждый сварной стык труб и изделий |
| Скользящие опоры | по проекту | только для каналов и надземных участков |
Сколько машин займёт такой объём и какой получится вес, считает калькулятор загрузки труб ППМ. Полный текст стандарта — ГОСТ Р 56227-2014 на docs.cntd.ru.
Цены и заявка
Цены на трубы по диаметрам — на странице «Цены на трубы ППМ за метр», фасонные изделия и комплекты стыков — в каталоге с живыми ценами. Пришлите ведомость объёмов или спецификацию — соберём комплект на участок с опорами и изоляцией стыков.
Частые вопросы
Можно ли прокладывать трубы ППМ бесканально?
Да: ГОСТ Р 56227-2014 распространяется на трубы для подземной прокладки в каналах и бесканально, а также для надземной (пп. 3.1.3–3.1.5). Основание и засыпку задаёт проект.
Нужно ли красить трубы ППМ при надземной прокладке?
Да, обязательно: по п. 10.10 поверхность изоляции для надземной прокладки защищают окраской составами с ультрафиолетовыми абсорберами.
Какой срок службы у ППМ изоляции?
Стандарт задаёт гарантийный срок эксплуатации 10 лет со дня отгрузки (п. 11.4) и хранения 2 года (п. 11.3); расчётный срок службы трассы определяет проект.
Когда изолируют стыки труб ППМ?
После неразрушающего контроля швов и гидравлических испытаний трубопровода (п. 10.5), по инструкции изготовителя (п. 10.6) — заливкой ППМ смеси в опалубку.
Что делать, если изоляция ППМ повреждена при укладке?
Повреждение до 400 мм заливают ППМ смесью на месте (пп. 10.2, 10.3); изделие с повреждением длиннее 400 мм в укладку не идёт.
